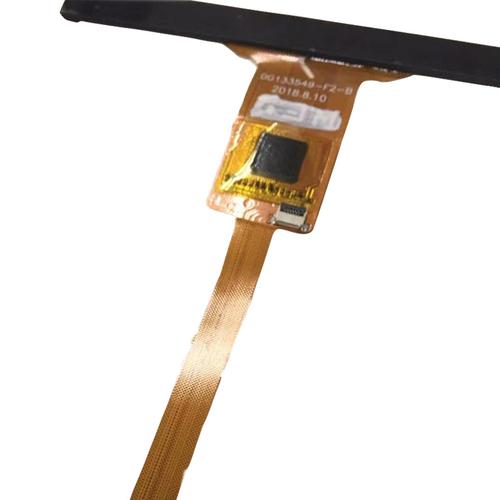

3寸投射电容触摸屏 P+G结构、16:9比例与IIC接口的工厂定制方案

在人机交互设备日益小型化和智能化的趋势下，3寸投射电容触摸屏凭借其高灵敏度、多点触控和耐用性，成为工业控制、智能家居、手持终端及医疗设备等领域的理想选择。特别是在需要便携与精准操作的场景中，采用P+G（塑料+玻璃）结构的3寸电容触摸屏，配合16:9宽屏比例和标准IIC接口，能够显著降低系统集成难度，并满足多样化的定制需求。

一、P+G结构：兼顾耐用性与成本效益
P+G结构是指触摸屏的盖板采用塑料（如PC或PMMA），下层为玻璃感应层。这种组合既保留了玻璃基板的稳定性和光学均匀性，又通过塑料盖板提升了抗冲击能力，且比全玻璃G+G方案更轻薄、成本更低。对于3寸小型屏幕而言，P+G结构在保证透光率（通常≥85%）和触摸线性度的有效降低了跌落碎裂风险，非常适合需要频繁触碰且环境复杂的应用。

二、16:9比例与3寸规格
3寸对角线（约7.62厘米）搭配16:9的宽屏设计，分辨率常见为480×272或800×480，视野更符合人眼横向阅读习惯，适合显示图标、状态栏与简易图形界面。16:9的比例还便于在有限面板空间内集成更多横向操作区域，例如在便携检测仪器中并列显示多个参数。

三、IIC接口：简化系统连接
IIC（Inter-Integrated Circuit）接口是电容触摸屏控制芯片与主控MCU之间最常用的通信方式之一。相比USB或SPI接口，IIC仅需两根信号线（SCL、SDA）即可完成数据传输，节省了主控的GPIO资源和PCB布线面积。3寸投射电容屏集成电容触控芯片后，输出标准的IIC触摸坐标数据，主控只需解析相应协议即可实现坐标读取、手势识别（如单点、滑动）。多家工厂支持IIC地址和中断引脚的定制，方便与不同品牌MCU（如STM32、ESP32、兆易创新等）快速适配。

四、工厂定制要点
当您寻求“13 触控电容屏”或类似特殊规格定制时，可从以下五方面向工厂提出需求：

1. 尺寸与外形：确认有效触摸区域是否为3寸，以及外形长宽、圆角半径、是否需要异形开孔。
2. 结构选型：指定P+G结构，可选表面处理（AG防眩光、AF防指纹、AR增透）。
3. 接口与固件：明确IIC从机地址（例如0x38或0x70）、中断模式（电平触发或边沿触发），以及是否需出厂预烧录配置。
IF 点数与手势**：是否需要支持多点触控（常见5点或10点），特定的手势如双击唤醒、滑动方向识别。

1. 工作环境：温度范围（-20℃~70℃常见），防水防尘等级（如IP65需加贴合胶工艺），以及抗ESD要求（接触±8KV）。

国内诸多触摸屏工厂提供从3寸到13.3寸的全尺寸定制，其中针对3寸P+G结构、16:9比例及IIC接口的成熟方案交期通常在2-4周。定制前建议索要样品测试触摸线性度与噪声干扰，特别是当屏幕贴近电机或无线模块时，需确认工厂是否带屏蔽层或软件滤波算法。

结论
综上，3寸投射电容触摸屏以P+G结构实现耐用与低成本平衡，借用16:9的舒展开阔黄金比例满足横向UI布局，搭配简单可靠的IIC接口降低嵌入式开发门槛。对于需要工厂定制触控电容屏的开发者，明确触控点数、接口参数与结构工艺，将有助于快速获得更符合终端设计要求的成品。
